Qu’est-ce qu’une baie de brassage ? Définition, rôle et fonctionnement

– Qu’est-ce qu’une baie de brassage –

Pas le temps de lire ?

Une baie de brassage est une armoire réseau qui centralise, organise et sécurise l’ensemble des équipements informatiques d’une entreprise : prises RJ45, switchs, routeurs, serveurs, fibre optique, vidéosurveillance ou bornes Wi-Fi. Elle constitue le point central du réseau informatique et facilite la gestion de toutes les connexions.

Concrètement, une baie de brassage permet d’avoir un réseau clair, structuré et évolutif. Chaque câble est identifié, organisé et accessible rapidement. Cela réduit fortement les erreurs de branchement, les temps de dépannage et les interruptions d’activité.

Sans baie de brassage, les câbles s’accumulent de manière désordonnée, les interventions deviennent longues et les évolutions réseau plus complexes. À l’inverse, une infrastructure correctement brassée améliore la stabilité du réseau, accélère la maintenance et simplifie l’ajout de nouveaux équipements.

Dans une entreprise, un hôtel, un commerce ou un immeuble connecté, la baie de brassage joue un rôle essentiel : elle garantit un réseau fiable, performant et plus simple à maintenir au quotidien.

En résumé, la baie de brassage est l’ossature d’un réseau informatique professionnel moderne.

Qu’est-ce qu’une baie de brassage ? C’est souvent l’une des premières questions lorsqu’on souhaite structurer un réseau informatique professionnel. Derrière ce terme technique se cache un élément essentiel : une armoire réseau qui centralise, organise et sécurise l’ensemble des connexions d’une entreprise.

Une baie de brassage regroupe les prises RJ45, les switchs, les routeurs, les serveurs, la fibre optique ou encore les équipements Wi-Fi et de vidéosurveillance. Elle permet d’obtenir un réseau plus clair, plus fiable et beaucoup plus simple à maintenir au quotidien. Sans baie de brassage, les câbles s’accumulent rapidement, les interventions deviennent plus longues et chaque panne peut impacter directement l’activité. À l’inverse, une infrastructure correctement brassée améliore la stabilité du réseau, réduit les temps de maintenance et facilite l’évolution des équipements informatiques.

Dans une entreprise, un hôtel, un commerce ou un bâtiment connecté, la baie de brassage joue un rôle central dans les performances du réseau. Elle simplifie le dépannage, améliore l’organisation et permet d’intégrer facilement de nouveaux équipements sans désorganiser l’installation existante.

Dans ce guide, vous allez comprendre à quoi sert une baie de brassage, comment elle fonctionne, de quels équipements elle est composée et quels modèles choisir selon votre activité.

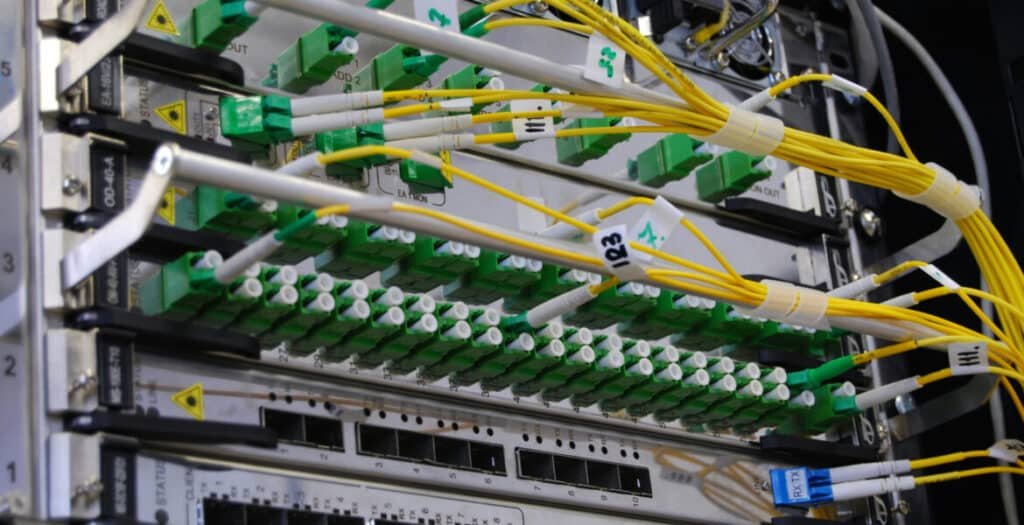

Définition d’une baie de brassage

Une baie de brassage est une armoire technique qui centralise l’ensemble des connexions d’un réseau informatique ou télécom. Également appelée armoire réseau ou rack 19 pouces, elle regroupe les câbles RJ45, les panneaux de brassage, les switchs, les routeurs, les serveurs et parfois les équipements fibre optique ou vidéosurveillance. Son rôle est simple mais essentiel : organiser, sécuriser et faciliter la gestion du réseau informatique.

Concrètement, toutes les prises réseau du bâtiment arrivent dans la baie de brassage via un panneau de brassage, puis sont reliées aux équipements actifs comme les switchs ou les routeurs. Cette architecture permet d’obtenir un réseau clair, structuré et évolutif, même dans les entreprises comptant des dizaines ou centaines de connexions.

Sans organisation centralisée, les câbles s’accumulent rapidement, les interventions deviennent plus longues et le dépannage plus complexe. Une baie de brassage bien installée permet au contraire d’identifier rapidement un problème, de remplacer un équipement en quelques minutes et de faire évoluer le réseau sans désorganiser toute l’infrastructure.

Dans une entreprise de 50 postes par exemple, localiser un câble défectueux peut prendre plus de 30 minutes sur une installation non structurée. Avec une baie correctement étiquetée et organisée, le diagnostic est souvent réalisé en moins de 10 minutes. Le gain de temps est considérable, surtout lorsqu’une panne réseau impacte directement l’activité.

En résumé, une baie de brassage constitue le centre névralgique d’un réseau informatique professionnel. Elle améliore la stabilité du réseau, simplifie la maintenance et prépare l’infrastructure aux évolutions futures.

À quoi sert une baie de brassage ?

Une baie de brassage permet de structurer et piloter efficacement un réseau informatique professionnel. Elle joue un rôle essentiel dans les entreprises, les hôtels, les commerces, les écoles ou les bâtiments connectés où plusieurs équipements doivent fonctionner en permanence sans interruption.

Son premier objectif est de rendre l’infrastructure réseau plus fiable et plus simple à gérer. Tous les équipements stratégiques du réseau sont regroupés au même endroit : switchs, routeurs, panneaux de brassage, fibre optique, serveurs, bornes Wi-Fi ou systèmes de vidéosurveillance.

Grâce à cette centralisation, les interventions techniques deviennent beaucoup plus rapides. Lorsqu’un problème réseau apparaît, le technicien peut identifier immédiatement la connexion concernée sans devoir rechercher un câble parmi des dizaines d’installations désorganisées.

Une baie de brassage facilite également les évolutions du réseau informatique. Ajouter un nouveau poste de travail, installer une borne Wi-Fi supplémentaire ou raccorder un système de contrôle d’accès devient plus rapide et plus sécurisé. L’entreprise peut faire évoluer son infrastructure sans repartir de zéro.

Dans les environnements professionnels à forte activité, cette organisation réduit fortement les temps d’arrêt réseau. Un réseau structuré permet de limiter les coupures, d’accélérer le dépannage et d’améliorer la continuité de service pour les collaborateurs comme pour les clients.

Enfin, la baie de brassage protège les équipements sensibles dans un espace sécurisé et ventilé. Les switchs, routeurs et serveurs sont mieux protégés contre la poussière, les manipulations non autorisées ou les problèmes de surchauffe, ce qui améliore leur durée de vie et la stabilité globale du réseau.

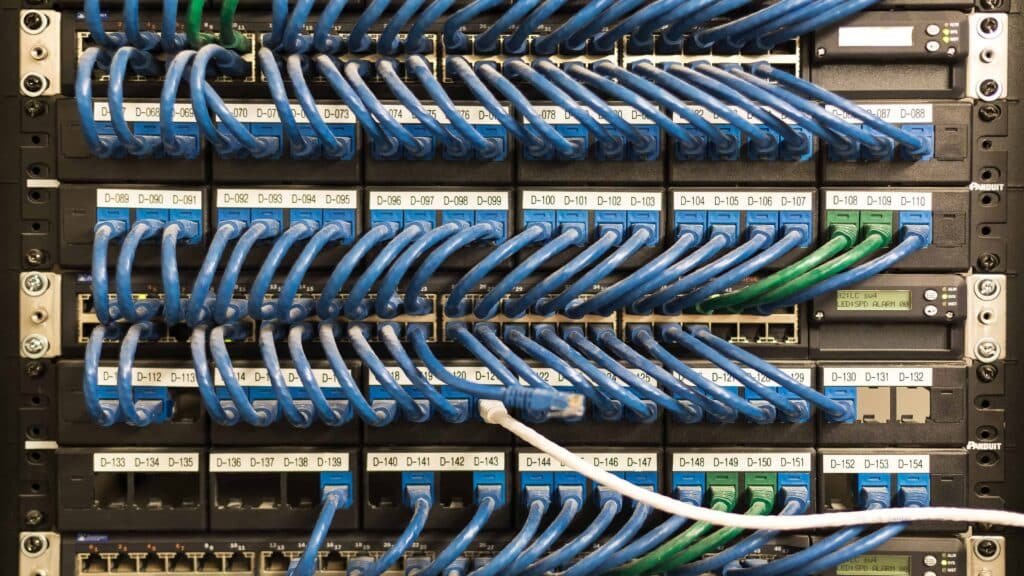

De quoi est composée une baie de brassage ?

Une baie de brassage est composée de plusieurs éléments complémentaires qui assurent l’organisation, la distribution et la stabilité du réseau informatique. Chaque composant joue un rôle précis dans le bon fonctionnement de l’infrastructure.

Le coffret ou l’armoire réseau

C’est la structure principale de la baie de brassage. Elle peut prendre la forme d’un coffret mural pour une petite entreprise ou d’une armoire au sol pour une PME, un hôtel ou un environnement plus complexe.

Sa taille est exprimée en U (unités de hauteur) : un rack 12U convient généralement à une petite infrastructure; un rack 42U est utilisé pour des réseaux beaucoup plus importants ou des salles serveurs.

Le coffret protège les équipements, facilite leur organisation et offre un espace standardisé pour installer le matériel réseau.

Le panneau de brassage (patch panel)

Le panneau de brassage est l’un des éléments centraux de l’installation. Tous les câbles provenant des prises réseau du bâtiment y sont raccordés.

Grâce aux cordons de brassage, les connexions peuvent être modifiées rapidement sans toucher au câblage principal. Cette organisation améliore fortement la lisibilité du réseau et accélère les interventions techniques en cas de panne ou d’évolution de l’infrastructure.

Les câbles RJ45 et la fibre optique

Les câbles RJ45 transportent les données entre les équipements du réseau. La fibre optique, elle, permet d’atteindre des débits beaucoup plus élevés et est souvent utilisée dans les infrastructures professionnelles plus importantes.

Dans une baie de brassage, les câbles sont regroupés, organisés et identifiés afin d’éviter les erreurs de branchement et de simplifier la maintenance.

Les équipements actifs

Une baie de brassage accueille également les équipements qui assurent le fonctionnement du réseau :

• les switchs, qui distribuent le réseau aux différents équipements
• les routeurs, qui gèrent l’accès Internet et le routage
• les serveurs, qui hébergent les données ou applications internes
• parfois des équipements de Wi-Fi professionnel, de vidéosurveillance ou de contrôle d’accès

Le fait de centraliser ces équipements dans une armoire sécurisée améliore la fiabilité du réseau et simplifie les opérations de maintenance.

Les accessoires et éléments de protection

Une baie de brassage comprend souvent plusieurs accessoires indispensables : multiprises protégées, systèmes de ventilation, passe-câbles, bandeaux d’alimentation et systèmes d’étiquetage. Ces éléments améliorent l’organisation, limitent les risques de surchauffe et facilitent le repérage rapide des connexions lors des interventions techniques.

En résumé, une baie de brassage est un ensemble structuré qui transforme un réseau complexe en une infrastructure claire, évolutive et beaucoup plus simple à maintenir au quotidien.

Les différents types de baies de brassage

Il existe plusieurs types de baies de brassage selon la taille du réseau, le nombre d’équipements à intégrer et l’espace disponible. Le choix du modèle est important pour garantir une infrastructure réseau fiable, évolutive et facile à maintenir.

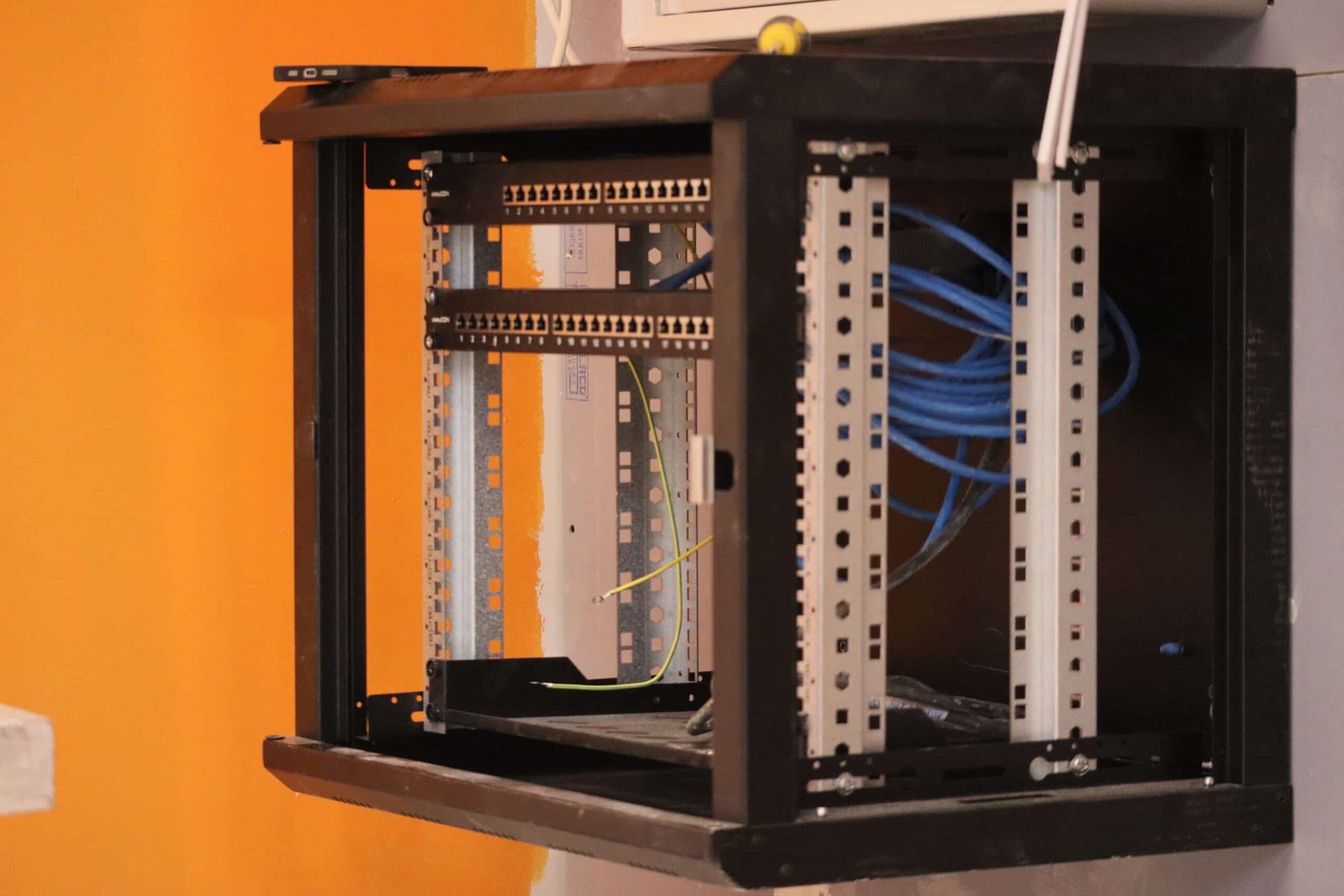

La baie de brassage murale

La baie murale est une solution compacte fixée directement au mur. Elle est principalement utilisée dans les TPE, les petits bureaux, les commerces, les logements connectés ou certaines installations Wi-Fi et vidéosurveillance de petite taille.

Son principal avantage est son faible encombrement. Elle permet de centraliser les équipements réseau sans occuper de place au sol tout en gardant une installation propre et organisée.

Les modèles muraux existent généralement en 6U, 9U ou 12U. Ce format est souvent suffisant pour gérer plusieurs prises RJ45, un switch, un routeur ou un panneau de brassage dans une petite structure.

La baie de brassage au sol

La baie au sol est conçue pour les infrastructures réseau plus importantes. On la retrouve dans les PME, les hôtels, les écoles, les bâtiments multi-sites ou encore les salles serveurs.

Elle offre beaucoup plus d’espace pour intégrer plusieurs switchs, serveurs, routeurs, équipements fibre optique ou systèmes de sécurité dans un environnement centralisé et sécurisé.

Grâce à sa capacité plus importante et à une meilleure ventilation, elle permet de maintenir un réseau stable même dans les environnements fortement sollicités avec plusieurs dizaines ou centaines de connexions simultanées.

Les différentes tailles de rack (6U, 12U, 24U, 42U…)

La taille d’une baie de brassage est exprimée en U (Unités). Une unité correspond à 4,445 cm de hauteur. Plus le nombre de U est élevé, plus la baie peut accueillir d’équipements réseau.

Les formats 6U à 12U sont généralement adaptés aux petites structures. Le format 24U représente souvent un bon compromis pour une PME, un hôtel ou un commerce avec plusieurs dizaines de connexions réseau. Les formats 42U à 48U sont quant à eux utilisés dans les infrastructures importantes et les data centers.

Le dimensionnement est un élément essentiel lors de l’installation. Une baie sous-dimensionnée limite rapidement les évolutions du réseau et oblige parfois à remplacer entièrement l’installation. À l’inverse, une baie correctement dimensionnée permet d’ajouter facilement de nouveaux équipements sans perturber l’infrastructure existante.

Choisir le bon type de baie de brassage permet donc d’obtenir un réseau plus organisé, plus évolutif et beaucoup plus simple à maintenir au quotidien.

Comment choisir une baie de brassage adaptée ?

Le choix d’une baie de brassage dépend principalement du nombre d’équipements réseau, de l’espace disponible et des besoins futurs de l’entreprise.

• Une baie murale 6U ou 12U convient généralement aux petits bureaux, commerces ou logements connectés. Elle permet d’intégrer un switch, un routeur et plusieurs prises RJ45 dans un espace compact.
• Une baie au sol 24U ou 42U est davantage adaptée aux PME, hôtels ou écoles ayant plusieurs switchs, bornes Wi-Fi, serveurs ou équipements de vidéosurveillance.

Le dimensionnement est important. Une baie trop petite limite rapidement l’évolution du réseau. À l’inverse, une baie légèrement surdimensionnée permet d’ajouter facilement de nouveaux équipements sans refaire toute l’installation. L’emplacement doit aussi être pris en compte. Une baie facilement accessible simplifie les opérations de maintenance et réduit le temps d’intervention en cas de panne.

Par exemple un commerce peut utiliser une baie murale 12U pour les caisses, le Wi-Fi et les caméras, une PME de 40 salariés choisira souvent une baie 24U, un hôtel ou une infrastructure importante utilisera plutôt une baie 42U.

Choisir le bon modèle permet d’obtenir un réseau plus stable, plus organisé et plus évolutif dans le temps.

Installation d’une baie de brassage : bonnes pratiques

Une baie de brassage doit être installée dans un environnement propre, ventilé et facilement accessible. La chaleur et la poussière peuvent réduire la durée de vie des switchs, routeurs et serveurs, surtout dans les infrastructures fortement sollicitées.

Le câblage doit rester organisé et clairement étiqueté. Chaque prise RJ45 et chaque équipement doivent être identifiables rapidement afin de simplifier les opérations de maintenance et de dépannage. Une baie bien structurée permet de réduire considérablement le temps d’intervention en cas de panne réseau.

La sécurité est également essentielle. Une armoire fermée à clé limite les manipulations non autorisées et protège les équipements sensibles. Dans les environnements professionnels, l’ajout d’un onduleur est fortement recommandé afin de maintenir le réseau actif en cas de coupure électrique.

Pour les infrastructures plus importantes, une ventilation renforcée ou une climatisation peut être nécessaire afin d’éviter les problèmes de surchauffe et garantir la stabilité du réseau sur le long terme.

Une installation correctement pensée permet d’obtenir un réseau plus fiable, plus simple à maintenir et capable d’évoluer facilement avec les besoins de l’entreprise.

Exemples réels d’installations de baies de brassage

Voici quelques exemples réels d’installations de baies de brassage et de câblage réseau réalisées dans des environnements professionnels à Paris et en Île-de-France.

Panneau de brassage RJ45 avec câblage réseau organisé et connexions étiquetées pour simplifier la maintenance et le dépannage.

Connexions Ethernet RJ45 intégrées dans une baie de brassage professionnelle pour distribuer le réseau vers les postes de travail et équipements connectés.

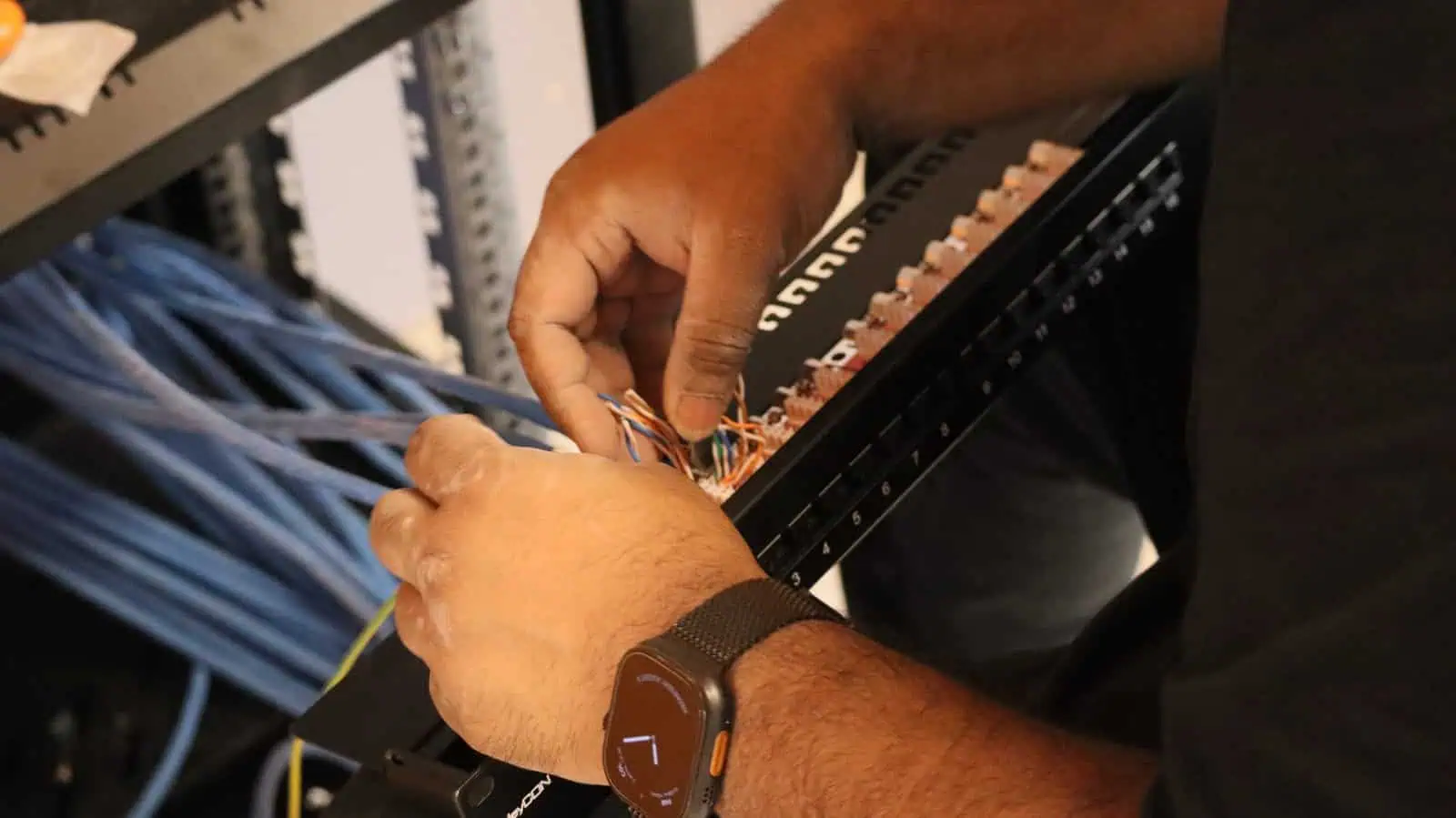

Installation et brassage réseau réalisés dans une baie informatique professionnelle avec organisation des câbles et sécurisation des équipements actifs.

Les erreurs fréquentes lors de l’installation d’une baie de brassage

Certaines erreurs reviennent régulièrement lors de l’installation d’une baie de brassage et peuvent rapidement impacter les performances du réseau.

• L’une des plus fréquentes est le sous-dimensionnement de la baie. Une armoire trop petite devient vite saturée et complique l’ajout de nouveaux équipements.
• L’absence de ventilation est également un problème courant. Une mauvaise circulation de l’air peut provoquer des surchauffes et réduire la durée de vie des switchs ou serveurs.
• Un câblage désorganisé ou mal étiqueté complique fortement la maintenance. Sans identification claire, chaque panne réseau devient plus longue à diagnostiquer.
• Le mélange entre courant faible et courant fort peut aussi provoquer des interférences et perturber la stabilité du réseau informatique.
• Enfin, l’absence d’onduleur ou de plan réseau documenté fragilise l’infrastructure en cas de coupure électrique ou d’intervention technique.

Une baie de brassage correctement pensée doit rester organisée, évolutive et simple à maintenir afin de garantir un réseau stable sur le long terme.

Combien coûte une baie de brassage ?

Le prix d’une baie de brassage dépend du nombre de prises réseau, des équipements intégrés, du câblage et de la taille de l’infrastructure. Voici les budgets généralement constatés dans les environnements professionnels.

Le coût final dépend également des switchs, du Wi-Fi professionnel, de la fibre optique, des caméras IP, du contrôle d’accès, du nombre de prises RJ45 et du niveau de sécurisation électrique de l’installation.

SOSmaster Pro, expert en installation de baies de brassage à Paris

Installer une baie de brassage ne consiste pas seulement à ranger des câbles. Une infrastructure mal pensée peut rapidement devenir une source de pannes, de ralentissements et de pertes de temps en maintenance. SOSmaster Pro conçoit et installe des réseaux professionnels structurés pour les entreprises, hôtels, commerces et bâtiments connectés à Paris et en Île-de-France.

Nos installations intègrent câblage réseau structuré, switchs et équipements UniFi, Wi-Fi professionnel, fibre optique, vidéosurveillance et contrôle d’accès et sécurisation électrique et ventilation. Chaque baie est pensée pour être fiable, facile à maintenir, évolutive et adaptée aux besoins réels de l’activité.

Que ce soit pour une baie murale 12U dans un commerce ou une baie 42U dans un hôtel ou une PME, notre objectif reste le même : créer une infrastructure réseau stable, claire et durable.

Obtenez une estimation gratuite et personnalisée en ligne avec SOSmaster Pro

Notre simulateur en ligne est 100 % gratuit et sans engagement. En quelques clics, vous obtenez une première estimation indicative adaptée à votre projet (Wi-Fi, caméras, contrôle d’accès, LED, domotique, etc.). Un expert SOSmaster Pro analyse ensuite vos besoins et vous recontacte sous 24 à 48h avec une proposition personnalisée et détaillée. Remplissez le formulaire ci-dessous et recevez rapidement une estimation adaptée à votre projet.
