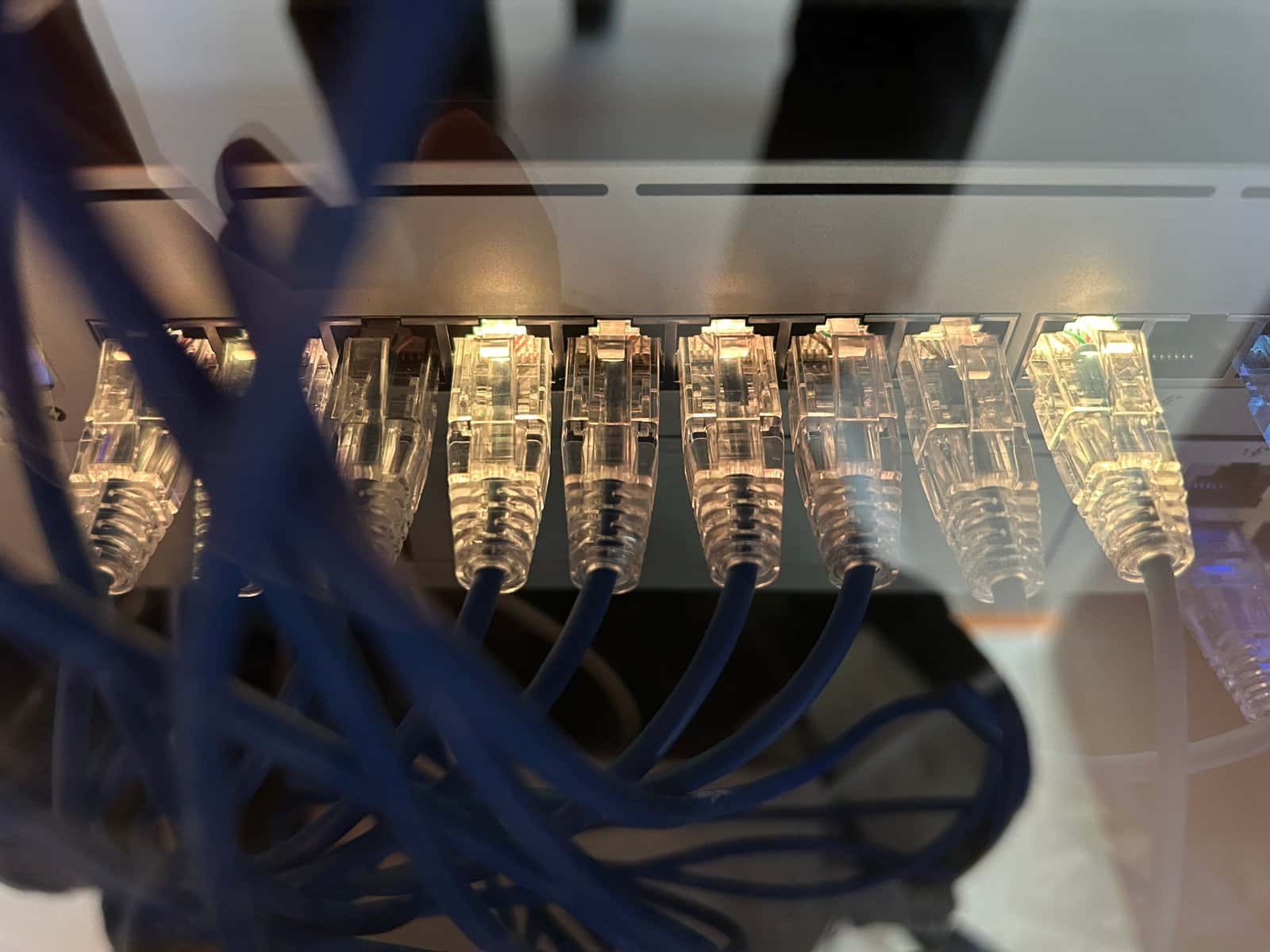

Installation et câblage de baie de brassage professionnelle à Paris

– Câblage baie de brassage professionnelle –

Pas le temps de lire ?

Le câblage d’une baie de brassage professionnelle permet de centraliser et sécuriser tout le réseau informatique d’une entreprise : Wi-Fi, caméras IP, téléphonie VoIP, postes de travail et équipements PoE.

Une installation bien réalisée avec RJ45 Cat6A, switch PoE managé, baie 19 pouces, VLAN réseau et onduleur sécurisé réduit fortement les coupures réseau, pertes de signal, lenteurs et problèmes de maintenance.

À Paris, SOSmaster Pro réalise des installations de baies de brassage professionnelles avec :
- audit réseau
- câblage RJ45 structuré
- tests de performance
- étiquetage précis
- et documentation complète

Résultat : un réseau plus stable, plus rapide et plus simple à faire évoluer.

Qu’est-ce qu’une baie de brassage ?

Une baie de brassage professionnelle centralise tous les équipements critiques du réseau dans un seul espace : switchs, panneaux RJ45, bornes Wi-Fi, serveurs, caméras de surveillance, téléphonie VoIP ou systèmes de contrôle d’accès. C’est le point de distribution principal du réseau informatique de l’entreprise.

Le câblage de la baie assure la liaison entre les prises RJ45 du bâtiment et les équipements réseau actifs. Lorsqu’il est correctement organisé, il permet de maintenir un débit stable, simplifie les interventions techniques et réduit fortement les risques d’erreurs lors des dépannages ou des extensions réseau. À l’inverse, une baie mal organisée devient rapidement problématique : câbles non identifiés, brassage désordonné, ventilation insuffisante ou switchs sous-dimensionnés compliquent la maintenance et augmentent les risques de coupures, de surchauffe ou de pertes de signal.

Le choix du format de baie est également essentiel. Le rack 19 pouces reste aujourd’hui la norme dans les installations professionnelles car il est compatible avec la majorité des équipements réseau du marché. Les coffrets muraux de 6U à 12U sont souvent utilisés dans les petits bureaux, commerces ou espaces de coworking. Pour des infrastructures plus importantes, les armoires 22U ou 42U permettent d’intégrer davantage de switchs, d’équipements PoE, d’onduleurs ou de systèmes de vidéosurveillance tout en gardant une organisation propre et accessible.

Sur le terrain, notamment dans certains locaux techniques à Paris où l’espace est limité, une baie bien pensée fait une vraie différence. Une infrastructure correctement câblée permet d’ajouter facilement de nouvelles bornes Wi-Fi, caméras IP ou équipements réseau sans devoir refaire toute l’installation. Une baie de brassage n’est donc pas simplement un meuble technique. C’est la base d’un réseau professionnel fiable, évolutif et beaucoup plus simple à maintenir au quotidien.

Qu’est-ce que le câblage d’une baie de brassage ?

Le câblage d’une baie de brassage professionnelle permet de relier et d’organiser tous les équipements réseau d’un bâtiment dans un seul point centralisé. Il assure la connexion entre les prises RJ45, les switchs réseau, les bornes Wi-Fi, les caméras IP, la téléphonie VoIP et les autres équipements connectés. Dans une infrastructure professionnelle, le brassage réseau doit être clair, identifié, ventilé et facilement maintenable. Un câblage mal organisé peut rapidement provoquer des pertes de signal, des lenteurs réseau, des erreurs de branchement ou des coupures difficiles à diagnostiquer.

Le choix du format de baie est également important. Les petits bureaux utilisent souvent des coffrets muraux 6U à 12U, tandis que les infrastructures plus importantes s’appuient généralement sur des baies 22U ou 42U capables d’intégrer davantage de switchs, d’équipements PoE et de matériel réseau.

Dans les locaux techniques parisiens, où l’espace est parfois limité, une bonne organisation du câblage fait une vraie différence au quotidien. Une baie propre et bien documentée simplifie fortement les futures interventions et permet de faire évoluer facilement le réseau sans refaire toute l’installation.

Les éléments principaux d’un câblage de baie de brassage professionnelle

Un câblage de baie de brassage professionnelle repose sur plusieurs éléments essentiels permettant de garantir un réseau stable, évolutif et facile à maintenir.

Le panneau de brassage RJ45

Le panneau de brassage centralise tous les câbles réseau provenant des prises RJ45 du bâtiment. Chaque liaison est identifiée et reliée à un port précis afin de simplifier les interventions et éviter les erreurs de branchement.

Dans une installation professionnelle, un mauvais repérage peut rapidement compliquer les dépannages et rallonger fortement les temps d’intervention.

Les câbles RJ45

Le choix du câble influence directement les performances du réseau. Aujourd’hui, le Cat6A est souvent recommandé pour les infrastructures professionnelles car il permet de supporter le 10 Gb/s, le PoE haute puissance, les bornes Wi-Fi 6 et Wi-Fi 7, les caméras IP 4K et les futurs besoins réseau.

Un câble mal posé, trop plié ou écrasé peut provoquer des pertes de signal et des instabilités réseau.

Les cordons de brassage

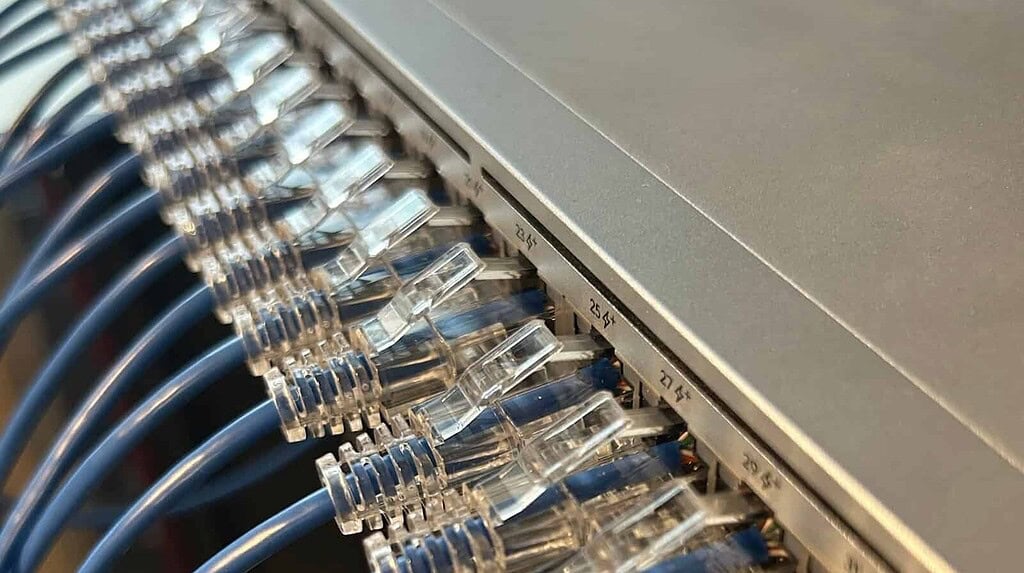

Les cordons de brassage relient le panneau RJ45 aux switchs réseau. Dans une baie bien organisée, ils sont de longueur adaptée, correctement identifiés et répartis proprement pour éviter les tensions et la surchauffe.

Une mauvaise organisation des cordons complique rapidement la maintenance et réduit la circulation d’air dans la baie.

Le switch PoE

Le switch PoE alimente les équipements réseau comme les bornes Wi-Fi, les caméras IP ou les systèmes de contrôle d’accès directement via le câble RJ45. Un câblage mal dimensionné ou un budget PoE insuffisant peut provoquer des coupures, des redémarrages d’équipements ou une instabilité du réseau.

L’organisation du câblage

Une baie professionnelle se reconnaît immédiatement à la qualité de son organisation interne. Les guides-câbles permettent d’éviter les torsions, d’améliorer la ventilation, de simplifier les interventions et de garder une infrastructure évolutive dans le temps.

Sur le terrain, une baie bien organisée permet souvent de réduire fortement le temps nécessaire pour identifier et corriger un problème réseau.

Comparatifs : choisir le bon matériel pour une baie de brassage professionnelle

Le choix du câblage, du format de baie ou du switch réseau influence directement les performances, l’évolutivité et la stabilité de l’infrastructure. Voici les comparatifs les plus importants avant une installation professionnelle.

Cat6 vs Cat6A vs Cat7

Le Cat6A représente aujourd’hui le meilleur équilibre entre performance, stabilité et évolutivité pour une infrastructure professionnelle moderne.

Baie 10U vs 22U vs 42U

Une baie trop petite devient rapidement saturée. Une baie évolutive permet d’ajouter facilement switchs, onduleurs, NAS ou équipements PoE sans refaire l’installation.

Switch PoE standard vs switch PoE managé

Un switch PoE managé permet la segmentation réseau, la supervision, la gestion des bornes Wi-Fi, des caméras IP et du contrôle d’accès. C’est aujourd’hui indispensable sur une infrastructure professionnelle moderne.

Fibre optique vs RJ45

Le RJ45 reste idéal pour les postes utilisateurs et équipements PoE, tandis que la fibre est souvent utilisée pour les liaisons backbone ou les longues distances.

Baie murale vs baie au sol

Une baie au sol reste généralement plus adaptée aux infrastructures professionnelles avec plusieurs switchs, onduleurs, NVR et équipements réseau.

Pourquoi réaliser un câblage professionnel dans une baie de brassage ?

Un câblage de baie de brassage professionnel permet de garder un réseau stable, sécurisé et beaucoup plus simple à maintenir au quotidien. Dans les entreprises, hôtels ou commerces à Paris, une mauvaise organisation du brassage réseau provoque rapidement des coupures, des lenteurs et des interventions complexes.

Un réseau plus stable

Un câblage structuré garantit une connexion plus fiable entre les prises RJ45, les switchs réseau, les bornes Wi-Fi, les caméras IP et les équipements PoE. Chaque liaison est identifiée, testée, correctement brassée et organisée pour limiter les pertes de signal et les erreurs de branchement.

Une maintenance beaucoup plus rapide

Dans une baie bien organisée, chaque câble et chaque port sont clairement documentés. Lors d’un dépannage, le technicien peut identifier rapidement la liaison concernée sans devoir démonter toute l’installation. Sur le terrain, une baie correctement câblée réduit fortement le temps nécessaire pour diagnostiquer une panne ou ajouter un nouvel équipement réseau.

Une infrastructure évolutive

Les réseaux professionnels évoluent rapidement avec le Wi-Fi 7, les équipements PoE++, les caméras IP 4K, les systèmes de contrôle d’accès ou les infrastructures multi-sites. Un câblage propre permet d’ajouter facilement de nouveaux équipements sans refaire toute l’installation réseau.

Une meilleure sécurité du réseau

Centraliser les connexions dans une baie sécurisée permet également de mieux contrôler l’infrastructure. Les équipements critiques restent protégés dans un espace ventilé, organisé et accessible uniquement aux techniciens autorisés.

Les étapes d’un câblage de baie de brassage professionnel

Un câblage de baie de brassage professionnel doit être organisé, documenté et pensé pour évoluer facilement dans le temps. Une mauvaise installation de baie de brassage professionnelle peut rapidement provoquer des coupures réseau, des pertes de signal ou des difficultés de maintenance.

Audit du local technique

Tout commence par une vérification du local technique : alimentation électrique, ventilation, espace disponible et arrivée réseau. Dans certains bâtiments à Paris, notamment les hôtels ou immeubles anciens, le manque d’espace impose une organisation très précise du câblage afin d’éviter la surchauffe et faciliter les futures interventions. Le choix du format de baie dépend ensuite du nombre d’équipements réseau, des besoins PoE et des futures évolutions de l’infrastructure.

Installation des équipements réseau

Les équipements sont installés dans un ordre logique afin de garder une baie propre et accessible. Les panneaux RJ45, switchs PoE, onduleurs et équipements réseau doivent être correctement répartis pour améliorer la ventilation, simplifier la maintenance et éviter les tensions inutiles sur les câbles. Une mauvaise organisation interne complique rapidement les dépannages et réduit la circulation d’air dans la baie.

Câblage et brassage RJ45

Le brassage réseau est l’étape la plus importante. Les câbles RJ45 doivent être correctement dimensionnés, identifiés, regroupés proprement et reliés selon un plan de brassage clair. Aujourd’hui, le Cat6A est souvent utilisé sur les infrastructures professionnelles afin de supporter le 10 Gb/s, les équipements PoE et les réseaux Wi-Fi modernes. Un câblage propre améliore la stabilité du réseau et réduit fortement les erreurs lors des maintenances futures.

Tests et validation du réseau

Une fois le brassage terminé, chaque liaison RJ45 doit être testée afin de vérifier la continuité, le débit et l’absence d’erreur de câblage. Cette étape permet de détecter immédiatement les problèmes avant la mise en production du réseau et garantit une infrastructure plus fiable dans le temps.

Cas réel : refonte complète d’une baie de brassage dans une école de danse à Paris 17e

Lors d’un projet réalisé au Cours Anna dans le 17e arrondissement de Paris, SOSmaster Pro est intervenu pour moderniser entièrement une infrastructure réseau devenue instable et difficile à maintenir. L’établissement utilisait plusieurs équipements dispersés sans véritable organisation du câblage : câbles RJ45 non identifiés, switchs répartis dans plusieurs salles, absence de documentation réseau, coupures régulières lors des cours vidéo, difficultés de maintenance et réseau saturé pendant les heures d’affluence.

L’objectif était de reconstruire une infrastructure réseau professionnelle capable de supporter les postes administratifs, les systèmes audio et vidéo, le streaming pédagogique, les futures bornes Wi-Fi professionnelles, ainsi que les équipements de sécurité IP.

Mise en place d’une baie de brassage structurée

Nous avons installé une baie de brassage professionnelle centralisant l’ensemble du réseau de l’école. Chaque liaison RJ45 a été : identifiée, étiquetée, documentée et organisée par zones et usages.

L’infrastructure a été conçue autour d’un câblage RJ45 Cat6, d’un switch PoE professionnel UniFi et d’une architecture évolutive permettant d’ajouter facilement de nouveaux équipements réseau sans refaire l’installation complète. L’ensemble du brassage a été organisé avec séparation des alimentations électriques et des données afin de limiter les interférences et simplifier les interventions techniques futures.

Résultats obtenus après l’installation

Après la refonte complète de la baie de brassage : les coupures réseau ont été réduites de plus de 80 %, le temps de diagnostic d’un incident est passé de plusieurs heures à moins de 30 minutes, toutes les salles disposent désormais d’une connexion réseau stable, l’école peut faire évoluer facilement son infrastructure sans travaux lourds et la maintenance est devenue beaucoup plus rapide grâce à une organisation claire et documentée.

Cette installation permet aujourd’hui au Cours Anna de disposer d’une infrastructure réseau stable, professionnelle et prête à supporter les futurs besoins en Wi-Fi, vidéosurveillance et équipements connectés.

Normes et bonnes pratiques à respecter

Les entreprises exigent des réseaux capables de supporter le Wi-Fi 7, le PoE++, les caméras 4K et les flux simultanés sans interruption. Pour garantir ces performances, il faut respecter des normes internationales précises et appliquer des règles de montage strictes.

Les normes à respecter : ISO/IEC 11801 et EN 50173

Ces deux normes définissent la structure et les performances minimales d’un réseau câblé professionnel.

• ISO/IEC 11801 encadre la conception et la certification des réseaux informatiques dans les bâtiments.
• EN 50173 fixe les exigences européennes pour la connectivité RJ45, les distances de câbles et la compatibilité avec les débits jusqu’à 10 Gb/s.

Respecter ces standards lors du câblage de la baie de brassage assure une interopérabilité totale entre les équipements (Ubiquiti, Cisco, Aruba, etc.), une stabilité garantie même en pleine charge réseau et une durée de vie supérieure à 10 ans sans devoir tout recâbler.

Catégories de câbles et compatibilité PoE++

Le choix du câble est essentiel. Un câblage moderne utilise au minimum du Cat 6A capable de transporter à la fois les données et l’alimentation électrique (PoE++) sur des distances jusqu’à 100 mètres.

Un câblage non conforme peut provoquer des chutes de tension, une surchauffe ou des pertes de signal. L’idéal est de choisir des câbles blindés (FTP ou S/FTP) et de les connecter à des switchs certifiés PoE++, afin d’alimenter sans perte des caméras, bornes Wi-Fi ou points d’accès de contrôle d’accès.

Gestion de la chaleur et ventilation

Une baie de brassage bien câblée doit rester fraîche pour préserver les performances des switchs et serveurs. Chaque équipement émet de la chaleur ; mal ventilé, l’air chaud s’accumule, entraînant baisse de débit et usure prématurée. Les bonnes pratiques à appliquer :

• Installer la baie dans un local aéré ou climatisé.
• Laisser un espace vide (1U à 2U) entre les équipements les plus chauds.
• Ajouter des ventilateurs de baie ou grilles d’extraction selon la puissance installée.
• Organiser le câblage verticalement pour dégager le flux d’air.

Une température constante entre 18°C et 25°C prolonge la durée de vie du matériel réseau et réduit le risque de coupure.

Sécurité électrique et onduleur

Le câblage ne se limite pas à des connexions RJ45 : la partie électrique est tout aussi critique.
Un onduleur (UPS) protège la baie contre les coupures de courant, les surtensions et les microcoupures qui endommagent les switchs. Il doit être dimensionné selon la consommation totale de la baie. Chaque équipement doit être relié à une prise ondulée et mise à la terre, avec un câblage certifié CE.

Un réseau correctement protégé reste opérationnel même lors d’une coupure secteur de plusieurs minutes, ce qui est essentiel dans les environnements critiques comme les hôtels, cabinets médicaux ou systèmes de sécurité à Paris.

Les erreurs fréquentes lors du câblage d’une baie de brassage

Une baie de brassage mal conçue peut rapidement provoquer des coupures réseau, des lenteurs et des interventions complexes. Dans un environnement professionnel, ces erreurs impactent directement le Wi-Fi, les caméras IP, la téléphonie VoIP et les équipements connectés.

Mélanger courant fort et courant faible

Faire passer les câbles électriques avec les câbles réseau peut provoquer des interférences, des pertes de signal et des instabilités réseau. Un câblage professionnel prévoit toujours une séparation claire entre alimentation électrique et données réseau.

Ne pas étiqueter les câbles

Une baie sans identification devient vite ingérable. Chaque prise RJ45, port réseau et équipement doit être clairement documenté afin de réduire fortement le temps de maintenance et de dépannage.

Sous-dimensionner le switch réseau

Un switch trop limité peut rapidement saturer l’infrastructure, surtout avec des bornes Wi-Fi, des caméras IP ou des équipements PoE. Une baie professionnelle doit toujours prévoir une marge pour les futurs équipements.

Oublier la marge PoE

Une borne Wi-Fi 7 ou une caméra 4K peut consommer davantage que prévu. Sans réserve de puissance PoE, certains équipements peuvent redémarrer ou devenir instables.

Négliger la ventilation de la baie

Une mauvaise circulation d’air peut provoquer une surchauffe des switchs, routeurs ou NVR. Une baie bien ventilée améliore directement la stabilité et la durée de vie du matériel.

Ne pas prévoir d’onduleur

Sans onduleur, une simple coupure électrique peut arrêter le réseau, le Wi-Fi, les caméras et la téléphonie. Un onduleur professionnel protège les équipements critiques et sécurise l’activité.

Utiliser du Cat5e sur une infrastructure moderne

Le Cat5e devient vite limité pour les réseaux modernes avec Wi-Fi 6, Wi-Fi 7, caméras IP 4K ou backbone rapides. Le Cat6 ou Cat6A offre une infrastructure plus fiable et évolutive.

Ne pas segmenter le réseau avec des VLAN

Mettre tous les équipements sur le même réseau reste une mauvaise pratique fréquente. Les VLAN permettent de séparer les équipements critiques, améliorer la sécurité et stabiliser l’infrastructure.

Installer une baie sans penser à l’évolution

Une baie pensée uniquement pour les besoins actuels devient rapidement trop petite. Une infrastructure professionnelle doit anticiper les futurs switchs, équipements PoE, caméras et extensions réseau.

Pourquoi faire appel à SOSmaster Pro pour le câblage de votre baie de brassage à Paris ?

Un câblage de baie de brassage professionnel mal réalisé peut rapidement provoquer des pertes de signal, des coupures réseau, des problèmes PoE ou des interventions longues et coûteuses. Dans les entreprises, hôtels ou commerces parisiens, une infrastructure mal organisée devient vite un vrai problème au quotidien.

Chez SOSmaster Pro, chaque installation est pensée pour garantir un réseau stable, une maintenance rapide, une organisation claire et une infrastructure évolutive dans le temps.

Nos interventions comprennent l’audit du local technique, le câblage RJ45 structuré, le brassage réseau, l’étiquetage complet, les tests de continuité et la documentation de l’infrastructure.

Dans ce type d’environnement, une mauvaise organisation du câblage complique rapidement les futures interventions et augmente fortement les risques de panne.

Obtenez une estimation gratuite et personnalisée en ligne avec SOSmaster Pro

Notre simulateur en ligne est 100 % gratuit et sans engagement. En quelques clics, vous obtenez une première estimation indicative adaptée à votre projet (Wi-Fi, caméras, contrôle d’accès, LED, domotique, etc.). Un expert SOSmaster Pro analyse ensuite vos besoins et vous recontacte sous 24 à 48h avec une proposition personnalisée et détaillée. Remplissez le formulaire ci-dessous et recevez rapidement une estimation adaptée à votre projet.

FAQ : tout savoir sur les baies de brassage
